上海光學儀器廠設計開發《DM-3000 金相檢驗軟件系統》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。該軟件以其實用范圍廣泛、功能強大、界面友好、良好的兼容性和優惠的價格比，贏得了越來越多用戶的信任。 (一) DM-3000系列金相檢驗軟件處理系統主要功能如下：     ⒈自動評級\輔助評級     本軟件以檢驗標準為依據，開發出了一百多種軟件功能模塊，用戶可根據需要，選擇檢驗項目，由軟件自動評級輔助評級或人工評級完成檢驗工作。軟件自動得出分析結果,其中：自動評級：軟件可自動得出分析結果；輔助評級：軟件可得出和分析結果有一定聯系的參數；人工評級：將采集下來的試樣圖像和標準圖庫進行比較，人工作出結果判斷。

主要使用界面

部分評級模塊供參考

模塊序號 模塊名稱 功能說明 1 金屬平均晶粒度測定…GB 6394-86 自動評級 2 非金屬夾雜物顯微評定…GB 10561-89 自動評級 3 貴金屬氧化亞銅金相檢驗…GB 3490-83 自動評級 4 脫碳層深度測定…GB 224-87 輔助評級 5 鐵素體晶粒延伸度測定…GB 4335-84 自動評級 6 工具鋼大塊碳化物評級…GB 4462-84 自動評級 7 不銹鋼相面積含量測定…GB 6401-86 自動評級 8 不銹鋼相面積含量測定…GB 6401-86 自動評級 9 鑄鐵共晶團數量測定…GB 7216-87 自動評級 10 定量金相測定方法…GB/T 15749-95 自動評級 11 鑄造鋁銅合金晶粒度測定…GB 10852-89 自動評級 12 游離滲碳體組織分析…GB/T 13299-91 輔助評級 13 低碳變形鋼的珠光體組織分析…GB/T 13299-91 輔助評級 14 帶狀組織分析…GB/T 13299-91 輔助評級 15 魏氏組織分析…GB/T 13299-91 輔助評級 16 馬氏體針葉長度評級…QC/T 262-1999 自動評級 17 屈氏體含量計算…SG-1979 自動評級 18 汽車滲碳齒輪碳化物評級…QC/T 262-1999 自動評級 19 汽車滲碳齒輪殘余奧氏體評級…QC/T 262-1999 自動評級 20 珠光體平均晶粒度測定…GB 6394-86 自動評級 21 球墨鑄鐵__球化分級…GB 9441-88 自動評級 22 球墨鑄鐵__石墨大小分級…GB 9441-88 自動評級 23 球墨鑄鐵__珠光體數量分級…GB 9441-88 自動評級 ... ... ...

2.新建報告或調用報告：     可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。用戶也可以調用已經保存的報告文件。 3.幾何測量功能： 本軟件提供了:“點”、“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。 4.定倍打印 用戶可一次裝入多幅圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份用戶所需要的報告文件。 5.查看圖庫 用戶可選擇查看本軟件收錄的所有金相圖譜，并根據需要打印自己所需要的金相圖譜,也可當作標準金相圖譜進行比較和應用. (二)硬件運行環境： ⒈電腦推薦配置：     ⑴CPU：奔騰4型，主頻1.7G以上；     ⑵內存：256M及以上；     ⑶硬盤：C盤可用空間1G以上，軟件（推薦）安裝在C盤；     ⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色； ⒉視頻采集卡：     可在以下型號中選擇：     ⑴winnov AV/PC2 系列；     ⑵FlyVideo 98 系列；     ⑶Aver EZ 系列； ⒊CCD攝像頭：分辨率達到450線及以上的CCD攝像頭均可。 (三)軟件運行環境：     WINDOWS98、 WINDOWS2000、WINDOWS XP。 (四)系統組成：     整個軟件系統由如下部分組成：     ⒈軟件程序（光盤）；     ⒉加密狗：USB型或者并口型     ⒊使用說明書

(五)應用摘要

球墨鑄鐵_石墨大小分級

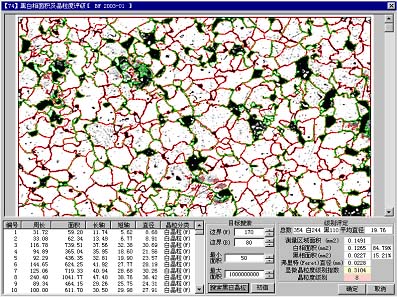

晶粒度評級
