| 產品名稱： |

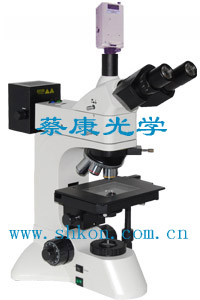

蔡康微分干涉金相顯微鏡 |
| 產品型號： |
DMM-1100C |
| 產品特點： |
上海蔡康光學儀器有限公司專業生產微分干涉金相顯微鏡DMM-1100C，專業用于太陽能檢測，晶圓芯片檢測，太陽能硅片檢測以及半導體芯片檢測。 |
|
| |
| 蔡康微分干涉金相顯微鏡(太陽能金相顯微鏡）：DMM-1100C
|
一、微分干涉金相顯微鏡儀器的主要用途和特點
蔡康DMM-1100微分干涉相襯顯微鏡適用于對多種物體的顯微觀察。配置落射DIC觀察系統與透射照明系統、無限遠長距平場消色
差物鏡、大視野目鏡和偏光觀察裝置，具有圖像立體感且清晰、造型美觀，操作方便等特點，是生物學、金屬學、礦物學、精密工
程學、電子學等研究的理想儀器。
★ 采用優良的無限遠光學系統，可提供較好的光學性能。
★ 緊湊穩定的主體，充分體現了顯微操作的防振要求。
★ 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。
★ 內置式可切換偏光觀察裝置，起偏器可360°旋轉。
★ 微分干涉相襯觀察時圖像清晰，干涉色均勻，具有浮雕感。
蔡康DMM-1100C微分干涉金相顯微鏡是將光學顯微鏡技術、優良光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并可隨時拍攝記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
|
|
|
| |
| |
| 二、微分干涉金相顯微鏡（太陽能金相顯微鏡）儀器的主要技術指標 |
| 金相顯微鏡組件及規格 |
| 光學系統 |
無窮遠光學系統 |
| 主機 |
DMM-1100倒置金相顯微鏡主機 |
| 目鏡 |
大視野 |
WF10X(Φ22mm) |
| WF15X(Φ16mm) |
| WF20X(Φ12mm) |
| 平場分劃 |
10X/Φ20mm(0.10mm/格值) |
| 物鏡 |
無限遠長工作距離平場消色差
|
放大倍數/數值孔徑 |
有效工作距離 |
| PL5X/0.12 |
26.1 |
| PLL10X/0.25 |
20.2 |
| PLL20X/0.4 |
8.8 |
| PLL40X/0.6 |
3.98 |
| 目鏡筒 |
三目鏡 |
鉸鏈?zhǔn)剑瑑A斜30度，分光比：觀察80% 攝影20%；或觀察100% 攝影100% |
| 濾片組 |
全系列濾色片 |
| 物鏡轉換器 |
五孔物鏡轉換器(內向式滾珠內定位) |
| 調焦機構 |
同軸粗微動調焦機構,帶鎖緊和限位裝置, 調焦范圍30mm 微動格值2μm |
| 載物臺 |
臺面尺寸：210mm*140mm; |
| 移動范圍：橫向（X）75mm，縱向（Y）50mm |
| 照明系統 |
落射照明12V/50W，鹵素?zé)簦行摹⒘炼冗B續可調 |
| 透射照明12V/30W 鹵素?zé)?亮度可調,阿貝聚光鏡 NA.1.25 可上下升降,藍濾色片和磨砂玻璃,集光器(內置視場光欄) |
| 微分干涉 |
可使用于5X、10X、20X |
|
|
|
| 三、微分干涉金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-1100
2、CCD適配鏡
3、彩色數字?jǐn)z像機(CCD)
4、計算機（選購） |
|
|
| 四、微分干涉金相顯微鏡選購部分 |
| 1.金相分析軟件 |
|
|
| 五 、微分干涉金相顯微鏡同類儀器的比較 |
1、DMM-1100C電腦微分干涉顯微鏡
2、DMM-1100D數碼微分干涉顯微鏡 |
| |
