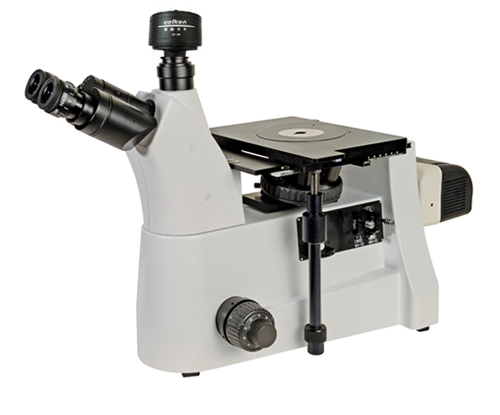

蔡康DMM-580C多功能倒置金相顯微鏡
一、倒置金相顯微鏡儀器的主要特點和用途
DMM-580C倒置金相顯微鏡采用無限遠光路設計，配有寬視場目鏡和無限遠長工作距離明/暗場物鏡、偏光裝置，是科研型金相顯微鏡，滿足各種理化分析和檢驗要求，可配ckc2000萬像素成像系統CCD和圖像分析系統，圖像拼接，景深融合，測量報告，清晰度高及色彩特效。儀器可用作金相檢驗、金相分析（鑒別和分析各種金屬和合金材料的組織結構，鑄件質量的鑒定，原材料的檢驗或材料處理后的金相組織分析），以及對表面噴涂、裂紋等進行研究工作。
DMM-580C電腦型三目倒置金相顯微鏡是將光學顯微鏡技術、良好的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
DMM-580C倒置金相顯微鏡主要用于鑒定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑒定產品質量的關鍵設備,主要用以鑒別和分析各種金屬及合金的組織結構，應用于工廠或實驗室進行鑄件質量鑒定，原材料的檢驗或對材料處理后金相組織的研究分析等工作。
|
|
|
|
|
| |
| 二、倒置金相顯微鏡儀器的主要技術指標 |
|
DMM-580C倒置金相顯微鏡采用無限遠光路設計，配有寬視場目鏡和無限遠長工作距離明/暗場物鏡、偏光裝置，是科研型金相顯微鏡，滿足各種理化分析和檢驗要求，可以配置顯微攝影攝像和圖像分析系統。儀器可用作金相檢驗、金相分析（鑒別和分析各種金屬和合金材料的組織結構，鑄件質量的鑒定，原材料的檢驗或材料處理后的金相組織分析），以及對表面噴涂、裂紋等進行研究工作。
|
技術規格
|
|
|
光學系統
|
無限遠光學系統
|
|
觀察頭
|
45°鉸鏈式三目，可調瞳距（50mm-75mm）
|
|
目鏡
|
寬視場平場目鏡WF10×/22mm
|
|
WF10×/20mm,帶0.1mm十字分劃板
|
|
物鏡
|
平場無限遠長工作距離明/暗場物鏡
5×/0.15（W.D.14.47mm）
10×/0.25（W.D.16.01mm）
20×/0.40（W.D.10.5mm）
50×/0.55（W.D.5.1mm）
|
|
轉換器
|
帶DIC插孔的大五孔轉換器
|
|
平臺
|
機械移動式載物臺
|
|
平臺尺寸: 255mm×170mm
|
|
移動范圍：70mm×50mm
|
|
低位XY調節手輪
|
|
調焦
|
微動同軸調焦，微動格值0.001mm
|
|
光源
|
落射Kohler照明，帶孔徑光欄和視場光欄
鹵素燈12V/100W,AC85V-230V，亮度連續可調節
|
|
偏光裝置
|
檢偏鏡可360°轉動，起偏鏡、檢偏鏡均可移出光路
|
|
濾色片
|
綠、藍、中性
|
|
檢測工具
|
0.01mm測微尺
|
|
可供附件
|
目鏡：WF15X/17mm、WF20X/12.5mm
|
|
物鏡：平場無限遠廠工作距離明/暗物鏡
80X/0.70（W.D.3.1mm）、100X/0.80（W.D.3.01mm）
|
|
微分干涉（DIC）裝置
|
|
攝影裝置及CCD接口：0.5X、0.57X、0.75X
300萬、500萬 、1000萬、1600萬，2000萬像素專業攝象器
|
|
Caikon DS-3000二維測量軟件
|
|
蔡康DM-3000專業金相圖像分析軟件
|
|
測微目鏡
|
|
各款數碼相機
|
|
|
|
|
|
| 三、倒置金相顯微鏡儀器的組成部分 |
1、倒置金相顯微鏡DMM-580
2、電腦適配鏡
3、彩色攝像器(CCD)
4、打印機（選購）
5、計算機(選購) |
|
|
