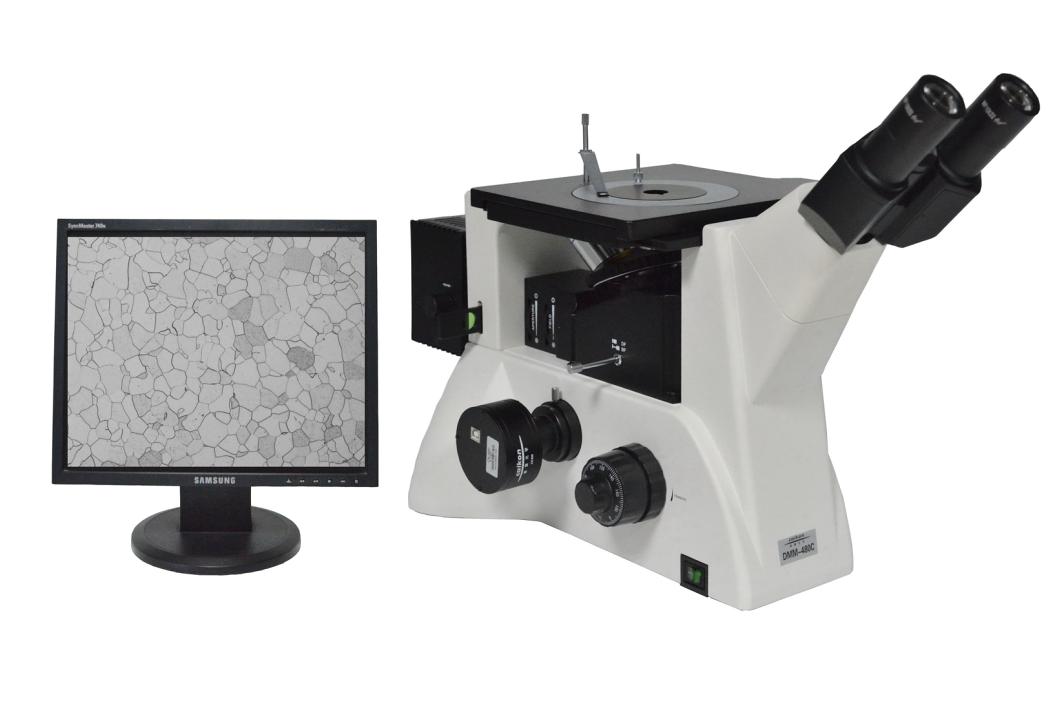

蔡康DMM-480C倒置金相顯微鏡(明暗場顯微鏡)
一、儀器的主要用途:
DMM-480系列倒置臥式金相顯微鏡采用無放大率色差的無限遠平場消色差物鏡和大視野目鏡,高品質的光學系統使成像更清晰、明亮,視野廣闊。符合人機工程學要求的機體設計，使您在操作過程中更加舒適與輕松。簡潔而新穎的外觀更符合現代潮流。可廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。
本系統是將光學顯微鏡技術、優良的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的產品。可配ckc2000萬像素成像系統CCD，圖像拼接，景深融合，測量報告，清晰度高及色彩特效，從而對金相圖像進行分析，評級等。
二、DMM-480C倒置臥式金相顯微鏡的主要特點
1、 采用優良的無限遠光學系統，提供較好的光學性能，設計緊湊穩定的剛性主體，充分體現了顯微鏡的防震要求。
2、 載物臺中間配置圓形載物板，可360度旋轉，在進行偏光觀察時可旋轉載物板
3、 后置式攝影設計，使攝像系統拍攝圖像時不再干擾目鏡觀察
4、 可快速升級暗場觀察系統,使之成為一架明暗場倒置金相顯微鏡,暗場物鏡可供選擇.
三、儀器的主要技術指標:
|
1
|
目鏡：大視野目鏡 10X( Ф 22mm)
|
|
2
|
目鏡筒：鉸鏈式雙目鏡筒(傾斜45?,可100%通光攝影) ，其中一個帶視度調節環
|
|
3
|
物鏡轉換器：四孔物鏡轉換器(滾珠內定位)
|
|
4
|
調焦機構：帶限位和調節松緊裝置的同軸粗微動調焦系統，微動手輪格值為 : 0.002 mm
|
|
5
|
物鏡類型
|
物鏡倍率
|
數值孔徑
|
工作距離mm
|
蓋玻片厚度
|
|
無限遠長工作距離平場消色差物鏡
|
10X
|
0．25
|
20．2
|
0
|
|
20X
|
0．40
|
8.80
|
0
|
|
50X
|
0．70
|
3.68
|
0
|
|
100X（干式）
|
0．85
|
0.40
|
0
|
|
|
放大倍數：光學放大：100-1000X
|
|
6
|
載物臺：雙層機械移動式載物臺，載物臺尺寸：270mmX172mm，移動范圍:橫向30mm，縱向：30mm ，中間帶可旋轉圓形載物板
|
|
7
|
瞳距調節范圍： 53mm~75mm
|
|
8
|
偏光裝置：插入式起偏、檢偏裝置，可360度旋轉檢偏鏡，起偏和檢偏均可移出光路
|
|
9
|
照明系統：落射式柯勒照明，帶孔徑光欄和視場光欄調節，12V30鹵素燈照明，亮度可調
|
|
10
|
濾色片：插片式藍、黃、綠、磨砂濾色片
|
|
11
|
CKC2000萬像素成像系統，采用索尼2000萬像素CMOS傳感器，靶面尺寸 1 "，像素尺寸2.4μm，拍攝圖像分辨率可達5496 x 3672。靈敏度可以與CCD芯片為同等，圖像色彩還原度大大提高，USB 3.0穩定高速傳輸，高效圖像采集-編輯-測量-報告輸出，實時圖像拼接，實時景深融合等功能。
|
|
|
|
蔡康CKC2000成像系統技術參數及配置：
|
型號
技術參數
|
CKC2000
|
|
芯片型號
|
Sony IMX183
|
|
芯片大小
|
1"
|
|
分辨率
|
5496×3672
|
|
像素大小
|
2.40µm ×2.40µm
|
|
曝光時間
|
0.13s - 15s
|
|
曝光模式
|
自動/手動/區域曝光
|
|
增益
|
1 x - 10 x
|
|
白平衡控制
|
自動/區域白平衡
|
|
快門
|
卷簾快門
|
|
彩色/黑白
|
彩色
|
|
合并模式
|
1×1, 2×2, 3×3
|
|
幀率
|
40FPS@ 3072 ×2048
|
|
A/D 轉換
|
12bit
|
|
內置圖像緩存
|
1Gb
|
|
讀出噪聲
|
2.5e-
|
|
滿阱
|
15ke-
|
|
動態范圍
|
71db, 3500:1
|
|
光量子效率
|
67%@536nm
|
|
圖像格式
|
JPG / TIF / PNG
|
|
數據接口
|
USB3.0
|
|
供電
|
USB供電
|
|
功耗
|
小于1.8W
|
|
相機尺寸 (LxWxH)
|
80mm x 62mm x 39mm
|
|
重量
|
300g
|
四、系統組成
DMM-480C電腦型倒置顯微鏡系統組成: 1、倒置臥式金相顯微鏡DMM-480 2、電腦適配鏡 3、ckc2000萬像素彩色數字攝像機（選購） 4、計算機(選配)
五、選購件
1、10X分劃目鏡（0.10mm/格）
2、DS-3000二維測量軟件 3、DM-3000金相分析軟件
4、高級暗場觀察系統：PL L5X/0.12 BD 工作距離：26.1 mm
PL L10X/0.25 BD 工作距離：9.30 mm
PL L20X/0.40 BD 工作距離：7.23mm
PL L50X/0.70 BD 工作距離：2.50 mm
5，ckc500/ckc600/ckc2000萬像素成像系統
