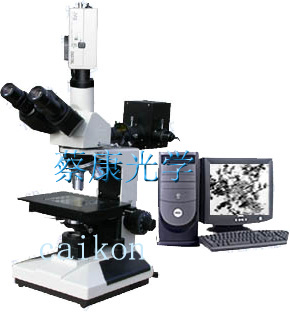

蔡康透反射正置金相顯微鏡DMM-330C 一、儀器的主要用途和特點     蔡康DMM-330系列透反射金相顯微鏡適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。    DMM-330C電腦型透反射三目正置金相顯微鏡是將光學顯微鏡技術、優良的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。

二、儀器的主要技術指標 組件及規格 目鏡 大視野 WF10X(Φ18mm) WF20X(Φ8.5mm) 平場分劃 10X(0.10mm/格值) 物鏡 平場消色差 （無蓋玻片） 放大倍數/數值孔徑 工作距離 PL5X/0.12 18.3 PLL10X/0.25 8.9 PLL20X/0.40 8.7 PLL40X/0.60（彈簧） 3.7 PL60X/0.85（彈簧） 0.26 PL100X/1.25（油）（彈簧） 0.44 目鏡筒 三目鏡 轉軸式，傾斜30度，包括檢偏振片 儀器主體 粗調、微調手輪，微調格值為0.002MM（底座及支架） 偏光裝置 可插入式起偏振片,垂直照明裝置,能進行一般金相分析、微粒分析測試，還能對不透明物體進行分析、觀察。 濾片組 轉盤架，黃色，蘭色，綠色，磨砂玻璃 調焦機構 同軸粗微動調焦機構, 調焦范圍15mm 微動格值2μm 照明系統 穩流變壓器，落射照明器，鹵素燈，亮度可調，  帶偏振片,透射照明，鹵素燈，亮度可調 三、儀器主體分解     DMM-330配有帶屈光補償的棱鏡型雙目鏡筒。能調節左右目鏡的屈光度。這種設計使得在調節瞳距時，物鏡的齊焦面保持不變，即使更換不同倍率的物鏡，也只需做較小的調焦。目鏡圈由橡皮制成，以便更舒適的觀察。     高質量的四孔轉換器內部設有機械定位。此設計使旋轉更平滑，也增強了耐用性。同時，轉換器周圈帶有突楞，使得旋轉更加方便，無需觸及物鏡。 雙目鏡筒     四孔轉換器               X、Y軸平行移動，X軸50mm,Y軸70mm,高精度的平移設計確保觀察式樣水平移動，移動精度0.1mm。       聚光器使用簡單，為了使操作更加簡單快捷，聚光器孔徑闌大小的標記位是按對應物鏡的倍率進行刻度標記的，同時確保完好像質。 載物臺調動手輪     聚光器       同軸粗微調焦手輪位置在載物臺后邊下方，而且他和載物臺移動手柄的位置接近，因此操作者無需扭曲肩膀，可保持自然的姿勢進行操作。     多功能三目頭設計，使得三目頭既可接彩色攝像器，也可接數碼相機，使傳統的人眼觀察同時還可以電腦觀察或者數碼相機拍照。 同軸粗微調焦手輪     三目頭       此牢固安裝在主機上的機械載物臺是內置式雙層機構，可在XY方向進行平滑移動。由于這種機構是內置式設計，而不是附加而不是附加的，因而X向導軌不會突出載物臺臺面，這種設計增大了載 物臺上方的空間，使對標本操作變得更方便、快捷，同時，載物臺在X軸的移動也更加平滑和精密。載物臺表面光滑，使載玻片能夠更平滑、自如地移動。   雙層機構機械載物臺   四、系統的組成 1、金相顯微鏡DMM-330　　　　　　 　　　   2、電腦適配鏡 3、彩色攝像器(CCD) 4、A/D轉換器(彩色圖象采集設備) 5、計算機（選購） 五、選購部分 1.金相分析軟件 2.300-2000萬像素成像器.
